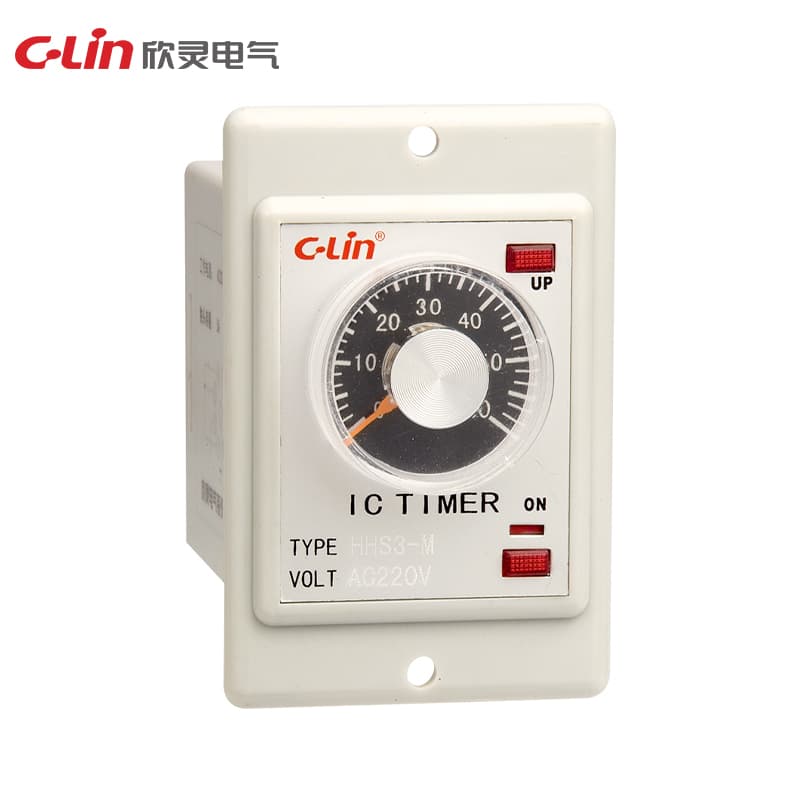

Rơ le thời gian HHS3 Series
Model Number: HHS3-M
HHS3HHS3-M
Nguồn cấp làm việc: DC24V; AC24V, AC220V, AC380V Dải trễ: 1s, 5s, 10s, 30s, 60s, 5min 10min, 30min, 60min, 5h, 10h Sai số lặp lại: ≤1% Chế độ làm việc: HHS3: trễ đóng nguồn; HHS3G: trễ nhả; HHS3C: trễ đóng nguồn với tác động tức thời Dạng tiếp điểm: HHS3, HHS3G: hai nhóm trễ HHS3C: một nhóm trễ với một nhóm tác động tức thời Khả năng tiếp điểm: 3A AC250V (tải điện trở) Kích thước: 50×78×92mm Kích thước lỗ mở: 75.5-2×Φ4.5mm Phương pháp lắp đặt: loại thiết bị
Yêu cầu báo giáThông số kỹ thuật
| Ue/Ie | Điện áp làm việc định mức Ue/Dòng làm việc định mức Ie: AC-15 Ue:AC250V,Ie:3A trong mỗi loại sử dụng. |
| HHS3C-M | Trễ đóng nguồn với tác động tức thời |
| HHS3G-M | Trễ nhả |
| Altitude | ≤2000m |
| Humidity | Độ ẩm tương đối của không khí <50% ở nhiệt độ tối đa 40°C tại vị trí lắp đặt, độ ẩm tương đối cao hơn có thể được phép ở nhiệt độ thấp hơn, ví dụ lên đến 90% ở 20°C. Cần có biện pháp đặc biệt đối với hiện tượng ngưng tụ do thay đổi nhiệt độ. |
| Dimensions | 57×87×92mm |
| Delay Range | 1s、3s、5s、10s、30s、60s、3m、5m、10m、30m、60m、3h、5h、10h |
| Contact form | HHS3-M, HHS3G-M |
| Installation | Loại bảng, loại ray, kiểu lắp đặt |
| Opening size | 51×63mm 75.5-2×Φ4.5mm |
| Repeat error | ≤1% |
| Working mode | HHS3-M：trễ đóng nguồn |
| Specification | HHS3 |
| Operation Mode | Trễ đóng nguồn |
| Contact numbers | 2 bộ chuyển tiếp trễ |
| Operating power | AC380V,AC220V,AC110V,AC36V,AC24V, 50Hz;DC24V |
| Contact capacity | 3A AC250V (tải điện trở) |
| Repetition error | ≤1% |
| Temperature range | -5°-40°C |
| Installation method | Loại bảng |
| Working power supply | DC24V; AC24V, AC220V, AC380V |
| Rated insulation voltage Ui | 400V |
| Conventional heating current Ith | 5A |
| Rated impulse withstand voltage Uimp | 2.5KV |
