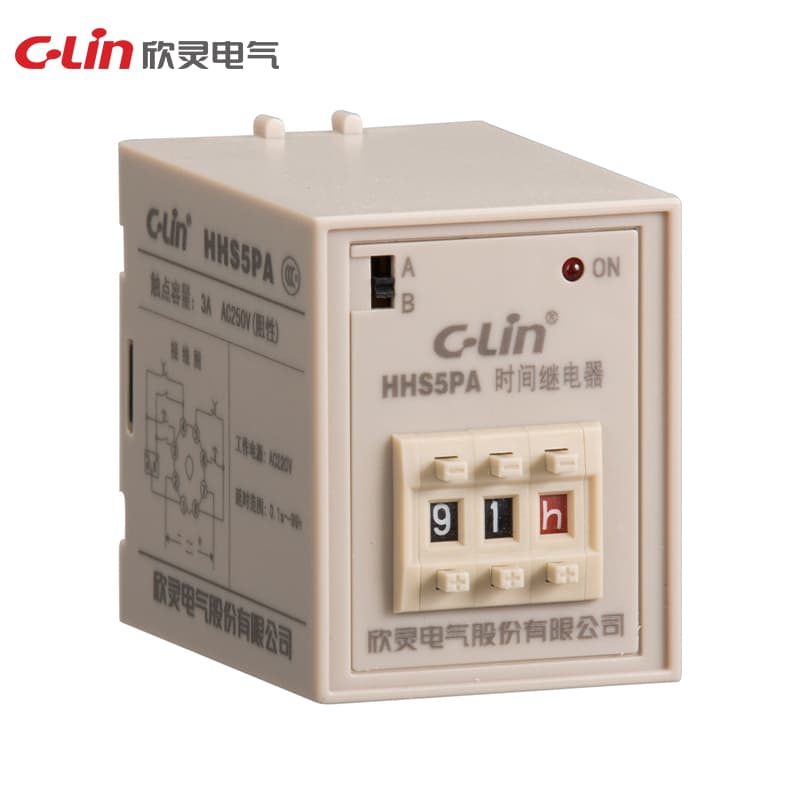

Rơ le thời gian HHS5 Series
Model Number: HHS5PA
Nguồn cấp làm việc: DC24V; AC24V, AC220V, AC380V Dải trễ: 1s, 5s, 10s, 30s, 60s, 120s, 180s Sai số lặp lại: ≤5% Chế độ làm việc: trễ khi mất điện Dạng tiếp điểm: HHS5F: một bộ tiếp điểm trễ có reset HHS5F1: hai bộ tiếp điểm trễ HHS5F2: một bộ tiếp điểm trễ và một bộ tiếp điểm tức thời Khả năng chịu tải tiếp điểm: 3A AC250V (tải thuần trở) Kích thước: 40.5×54×84mm Phương pháp lắp đặt: với các đế cắm và phụ kiện khác nhau, có thể lắp kiểu thiết bị, kiểu bảng và thanh ray 35mm Alternat
Yêu cầu báo giáThông số kỹ thuật
| Ue/Ie | Điện áp làm việc định mức Ue/Dòng làm việc định mức Ie:AC-15 Ue:AC250V,Ie:3A trong từng hạng mục sử dụng. |
| HHS5PY | Trễ khởi động sao-tam giác |
| Contact | Một bộ tiếp điểm trễ có reset |
| Altitude | ≤2000m |
| Humidity | Độ ẩm tương đối của không khí <50% ở nhiệt độ tối đa 40°C tại nơi lắp đặt, độ ẩm tương đối cao hơn có thể cho phép ở nhiệt độ thấp hơn, ví dụ đến 90% tại 20°C. Cần có biện pháp đặc biệt cho hiện tượng ngưng tụ thỉnh thoảng do thay đổi nhiệt độ. |
| Dimensions | 40.5×54×75.5mm |
| Delay Range | 0.1s-1s；0.2s-2s 0.5s-5s;1s-10s;2.5s-30s;5s-60s;10s-120s;15s-180s |
| Temperature | -5℃ đến 40℃ |
| Contact form | Hai bộ tiếp điểm trễ |
| Installation | Lắp kiểu thiết bị, kiểu bảng và thanh ray 35m với các đế cắm và phụ kiện khác nhau. |
| Repeat error | ≤ 1% |
| Working mode | Trễ khi cấp điện |
| Specification | HHS5F |
| Movement Forms | Trễ khi mất điện |
| Operating mode | Trễ khi ngắt điện |
| Setting method | Chiết áp |
| Operating power | AC380V,AC220V,AC110V,AC36V,AC24V, 50Hz;DC24V,DC110V,DC220V |
| Contact capacity | 3A AC250V (tải thuần trở) |
| Repetition error | Er<5% khi dải trễ lớn hơn 1s; Dr<100ms khi dải trễ nhỏ hơn 1s. |
| Time Delay range | 1s、5s、10s、30s、60s、120s、180s |
| Temperature range | -5°-40°C |
| Number of contacts | Trễ 1 chuyển mạch |
| Alternative product | ST3PR |
| Installation method | Với các đế cắm và phụ kiện khác nhau, có thể lắp kiểu thiết bị, kiểu bảng và thanh ray 35mm |
| Alternative products | ST3PA, ST3PC |
| Rated Supply Voltage | AC24V、AC36V、ACI10V、AC220V、 AC380V50Hz:DC24V、DCI10V、 DC220V:Phạm vi dao động điện áp cho phép (85%~110%)Ue |
| Working power supply | DC24V; AC24V, AC220V, AC380V |
| Rated Load of the Contact | 3A AC250V(tải thuần trở) |
| Rated insulation voltage Ui | 400V |
| Conventional heating current Ith | 5A |
| Rated impulse withstand voltage Uimp | 2.5KV |
