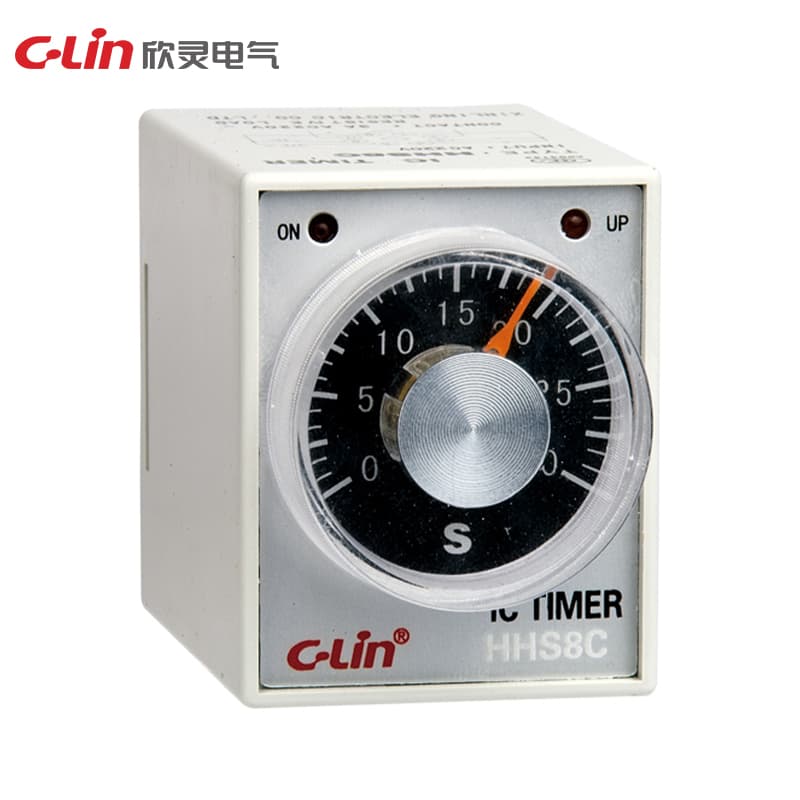

Rơ le thời gian HHS8 Series
Model Number: HHS8
HHS8HHS8-NA
Nguồn làm việc: DC24V; AC24V, AC220V, AC380V Dải trễ: 1s, 5s, 10s, 30s, 60s, 120s, 180s, 5m 10m, 30m, 60m Sai số lặp: ≤1% Chế độ làm việc: HHS8 (AH3-2): trễ khi cấp nguồn HHS8C (AH3-3, ST2P): trễ khi cấp nguồn kèm tác động tức thời HHS8G: trễ nhả Dạng tiếp điểm: HHS8G, HHS8 (AH3-2): hai nhóm tiếp điểm trễ HHS8C (AH3-3, ST2P): một nhóm trễ và một nhóm tác động tức thời Khả năng tiếp điểm: 3A AC250V (tải điện trở) Kích thước: 40.5×50.5×82mm Phương pháp lắp đặt: Với các đế khác nhau
Yêu cầu báo giáThông số kỹ thuật
| Ue/Ie | Điện áp làm việc định mức Ue/Dòng làm việc định mức Ie:AC-15 Ue:AC250V,Ie:3A trong mỗi hạng mục sử dụng. |
| Altitude | ≤2000m |
| Humidity | Độ ẩm tương đối của không khí <50% ở nhiệt độ tối đa 40°C tại nơi lắp đặt; có thể cho phép độ ẩm tương đối cao hơn ở nhiệt độ thấp hơn, ví dụ lên đến 90% tại 20°C. Cần có biện pháp đặc biệt khi thỉnh thoảng ngưng tụ do thay đổi nhiệt độ. |
| Delay Range | 1s、3s、5s、10s、30s、60s、3m、5m、10m、30m、60m、3h、5h、10h、12h |
| Installation | Lắp trên thiết bị hoặc thanh ray 35mm với các đế khác nhau |
| Specification | HHS8-1 |
| Movement Forms | Trễ khi cấp nguồn |
| Operating power | AC380V,AC220V,AC110V,AC36V,AC24V, 50Hz;DC24V |
| Contact capacity | 3A AC250V (tải điện trở) |
| Repetition error | ≤1% |
| Temperature range | -5°-40°C |
| Number of contacts | 1 bộ tiếp điểm trễ thời gian |
| Rated insulation voltage Ui | 400V |
| Conventional heating current Ith | 5A |
| Rated impulse withstand voltage Uimp | 2.5KV |
