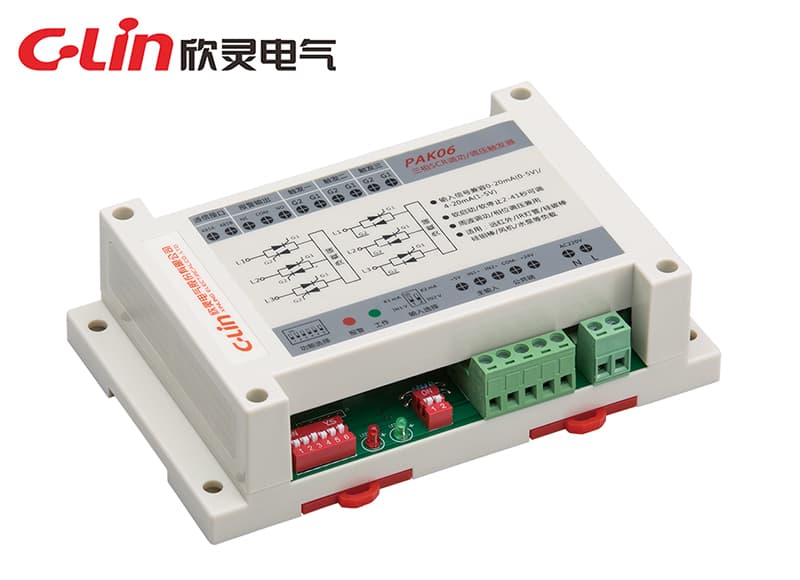

Bộ điều khiển điều chỉnh công suất/điện áp SCR ba pha dòng PAK06 Series
Model Number: PAK06
Điện áp định mức: ba pha 380VAC (ba pha ba dây) Dòng kích: 300mA có thể kích thyristor dưới 1000A Nguồn phụ: nguồn làm việc của bo PCB, AC220V±10% 50/60Hz Đầu cực điều khiển L/N, dây N phải nối với dây trung tính Tín hiệu vào: tín hiệu điều khiển (0-5VDC, 0-20mA, 1-5VDC, 4-20mA) tùy chọn Môi trường sử dụng: nhiệt độ -20-55℃; độ ẩm dưới 90%RH Điện áp chịu đựng: điện áp chịu đựng cách điện AC2500V/1 phút Điện áp cách ly vào/ra AC2000V Ngõ ra cảnh báo: một gro
Yêu cầu báo giáThông số kỹ thuật
| Model | PAK06 |
| Dimension | 145×90×40mm |
| Alarm output | 1 bộ điểm ra NO/NC (1A/250VAC) |
| Input signal | Tín hiệu điều khiển (0-5VDC, 0-20mA, 1-5VDC, 4-20mA) tùy chọn |
| Rated voltage | 3-pha 380VAC (3-pha 3-dây) |
| Start-stop time | Thời gian khởi động mềm và dừng mềm 1-41s có thể điều chỉnh |
| Trigger current | 300mA có thể kích thyristor 1000A hoặc thấp hơn |
| Usage environment | Nhiệt độ -10-55°C, độ ẩm dưới 99% RH |
| Protection function | Phát hiện mất pha tải, đảo nối L/N của nguồn phụ |
| Auxiliary power supply | Nguồn vận hành bo PCB AC220V ± 10% 50/60Hz đầu cực điều khiển. Dây L/N và dây N phải nối với dây trung tính |
| Withstand voltage strength | Điện áp chịu đựng cách điện AC2500V/1 phút, điện áp cách ly vào/ra AC2000V |
