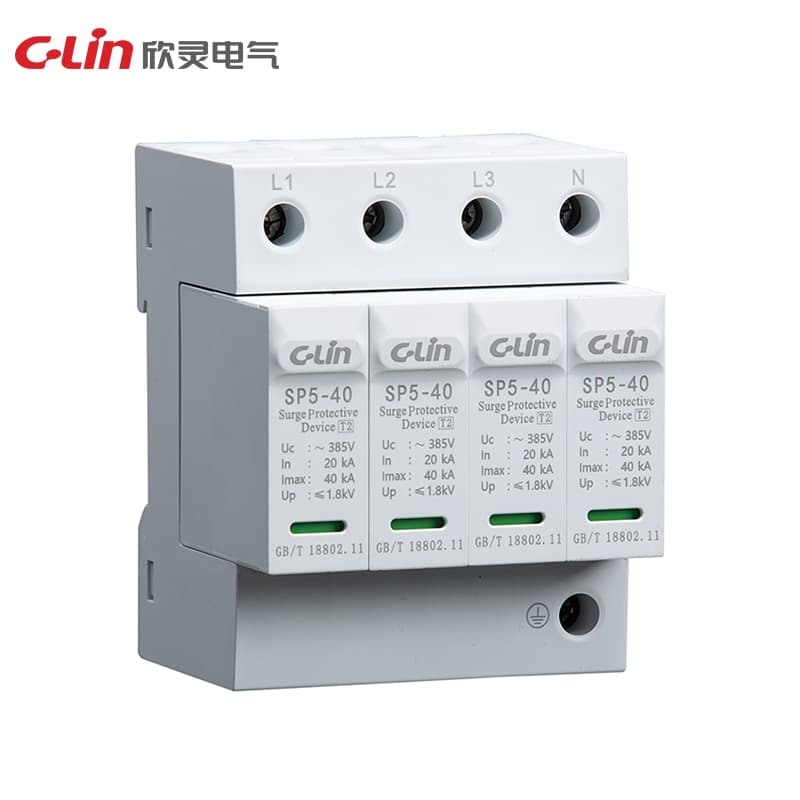

Thiết bị chống sét lan truyền SP5 Series
Model Number: SP5
SP5SP5-DC
Điện áp làm việc định mức (Un): 230V/400V Dòng phóng danh định In (8/20μs): 5kA, 10kA, 20kA, 30kA, 40kA Dòng phóng cực đại Imax (8/20μs): 10kA, 20kA, 40kA, 60kA, 80kA Điện áp làm việc liên tục tối đa (Uc): 275V, 320V, 385V, 460V Mức bảo vệ (Up) kV≤ 1.0 ~≤ 2.4 Dòng rò (75%Uc1mA) <20μA Phân loại thử nghiệm: Class II Cấp bảo vệ: IP20 Cầu chì hoặc aptomat khuyến nghị: 10A~63A Phương thức lắp đặt: thanh ray tiêu chuẩn 35mm
Yêu cầu báo giáThông số kỹ thuật
| Pha | 1P 2P 3P 4P |
| Kích thước | 91×18×71,91×36×71,91×54×71,91×72×71 |
| Lắp đặt | Thanh ray tiêu chuẩn 35mm |
| Quy cách | SP5 Series |
| Số cực | 1P, 2P, 3P |
| Cấp bảo vệ | IP20 |
| Phương thức lắp đặt | thanh ray tiêu chuẩn 35mm |
| Phân loại thử nghiệm | 2 |
| Mức bảo vệ (Up) | kV ≤ 2.4, ≤ 3.0, ≤ 3.5, ≤ 4.5 |
| Mức bảo vệ (Up)kV | < 1.0 < 1.2 < 1.2 < 1.5 / < 1.2 < 1.3 < 1.5 < 1.8 / < 1.5 < 1.5 < 1.8 < 2.0 / < 1.6 < 1.8 < 2.0 < 2.2 / < 1.8 < 2.0 < 2.2 < 2.4 |
| Dòng rò (75%Uc1mA) | < 20μA |
| Điện áp làm việc định mức (Un) | 230V/400V |
| Dòng rò (75% Uc1mA) | < 20μA |
| Cầu chì hoặc aptomat khuyến nghị | 10A~63A |
| Dòng phóng danh định In (8/20μs) | 20kA |
| Điện áp làm việc liên tục tối đa (Uc) | 600V, 800V, 1000V, 1500V |
| Dòng phóng cực đại Imax (8/20μs) | 40kA |
| Điện áp vận hành liên tục tối đa (Uc) | 275V,320V,385V,460V |
