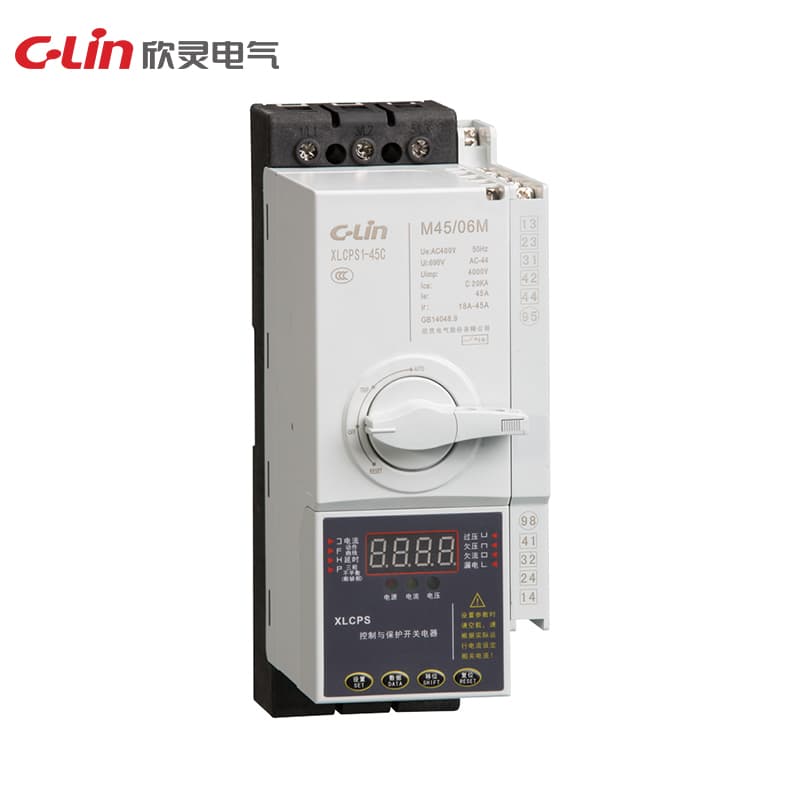

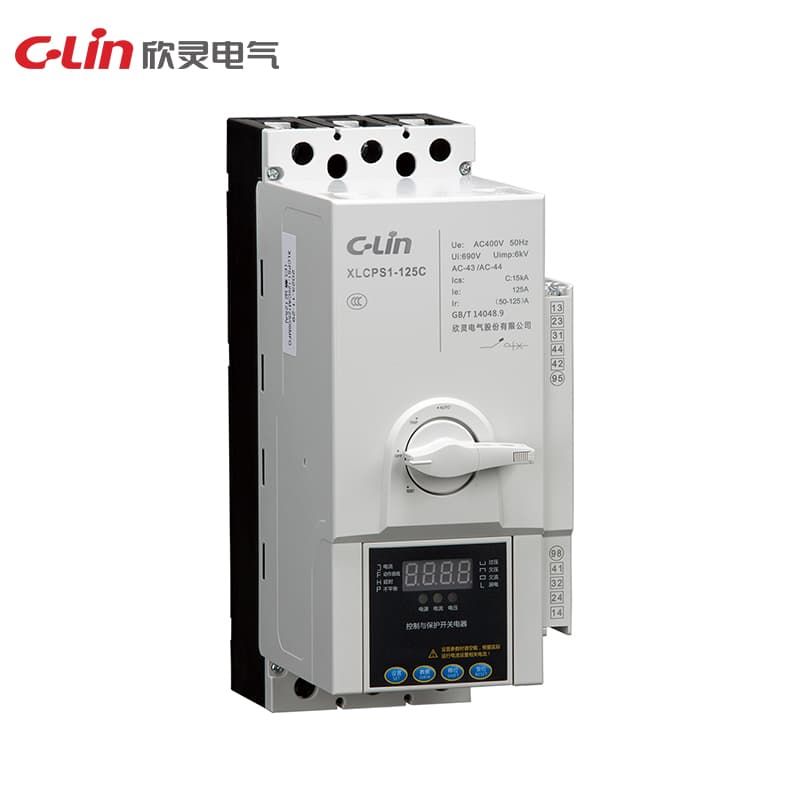

Công tắc điều khiển và bảo vệ dòng XLCPS1
Model Number: XLCPS1
Điện áp làm việc định mức (Ue): 400V, 690V Điện áp nguồn điều khiển (Us): AC230V, AC400V Dòng định mức cấp khung (Inm): 45A, 125A Dòng làm việc định mức (Ie): 1A, 3A, 6A, 12A, 16A, 25A, 32A, 45A, 63A, 80A, 100A, 125A Nhiệt độ môi trường: giới hạn trên: +40℃; giới hạn dưới: -5℃ Môi trường lắp đặt: độ cao không vượt quá 2000 mét, không ẩm, không có khí ăn mòn. Số cực: 3P Bảo vệ quá tải (trễ): bảo vệ phân phối, bảo vệ động cơ Khả năng cắt: C: 1
Yêu cầu báo giáThông số kỹ thuật
| Cực | 3P |
| Nhiệt độ | Giới hạn nhiệt độ trên: +40°C; giới hạn nhiệt độ dưới: -5°C |
| Thông số kỹ thuật | XLCPS1 |
| Chức năng dẫn xuất | F- Cháy, L- Rò rỉ, G- Cách ly, T- Truyền thông |
| Khả năng cắt | C:15KA,Y:35KA |
| Tiếp điểm phụ | 06-3NO 2 NC +1 nhả lỗi +1 báo động lỗi |
| Môi trường lắp đặt | Độ cao đến 2000 mét trên mực nước biển, không ẩm, không có khí ăn mòn |
| Dòng làm việc định mức (Ie) | 1A,3A,6A,12A,16A,25A,32A,45A,63A,80A,100A,125A |
| Bảo vệ quá tải (trễ thời gian) | Bảo vệ phân phối, bảo vệ động cơ |
