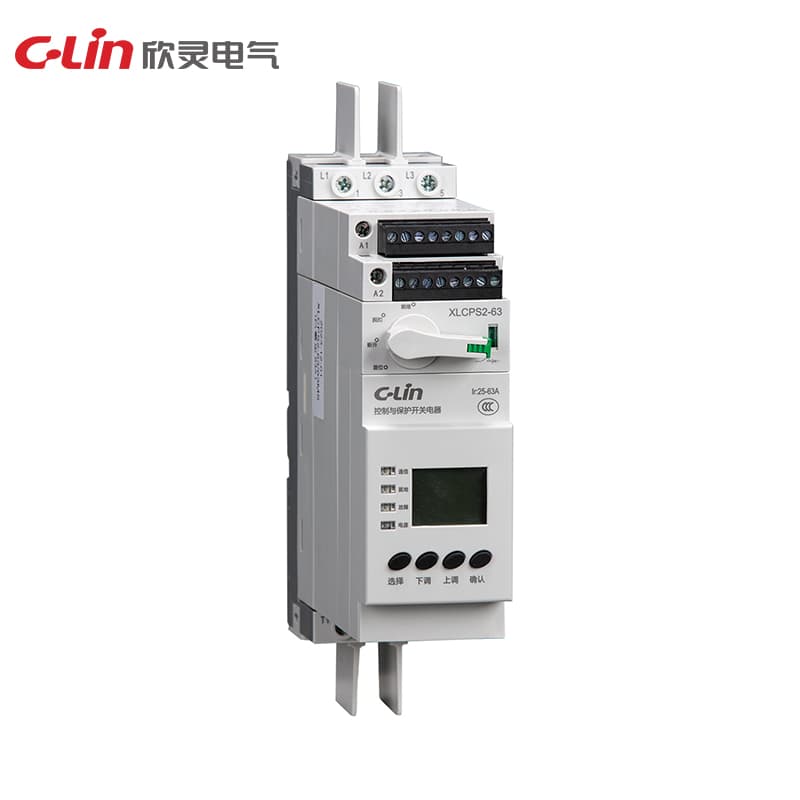

Dòng XLCPS2 Công tắc Điều khiển và Bảo vệ
Model Number: XLCPS2
Cấp khung: 63 Điện áp làm việc định mức (Ue): 400V, 690V Loại sử dụng: AC-43, AC-44 Tần số định mức: 50Hz Số cực: 3 Hệ thống làm việc định mức: hệ thống làm việc 8 giờ, hệ thống làm việc liên tục, hệ thống làm việc gián đoạn Cấp hệ thống làm việc gián đoạn 300, hệ số tải 40% Khả năng cắt ngắn mạch vận hành định mức Ics: 50kA (AC400V), 4kA (AC690V) Thời gian tác động cắt ≤ 2ms Điện áp cách điện định mức Ui: 690V Điện áp chịu xung định mức Uimp: 6kV Tuổi thọ điện (AC-43) (10,000 lần): 100
Yêu cầu báo giáThông số kỹ thuật
| Cực | 3 |
| Lắp đặt | Lắp đặt thẳng đứng (lắp bằng vít) |
| Quy cách | XLCPS2 |
| Loại sử dụng | AC—43，AC—44 |
| Tần số định mức | 50Hz |
| Cấp khung vỏ | 63 |
| Thời gian tác động cắt | ≤ 2ms |
| Hệ thống làm việc định mức | Ngày làm việc 8 giờ, ngày làm việc liên tục, ngày làm việc gián đoạn |
| Kích thước tổng thể (mm) | 184×55×158 |
| Điện áp cách điện định mức Ui | 690V |
| Điện áp làm việc định mức (Ue) | 400V、690V |
| Dòng điện làm việc định mức Ie (A) | 1.2、2.4、6、12 |
| Tuổi thọ cơ khí (10,000 chu kỳ) | 1000 |
| Dòng điện phát nhiệt quy ước Ith (A) | 12 |
| Điện áp chịu xung định mức Uimp | 6kV |
| Tuổi thọ điện (AC-43) (10,000 chu kỳ) | 100（AC400V） |
| Khả năng cắt ngắn mạch vận hành định mức Ics | 50kA（AC400V）， 4kA（AC690V） |
