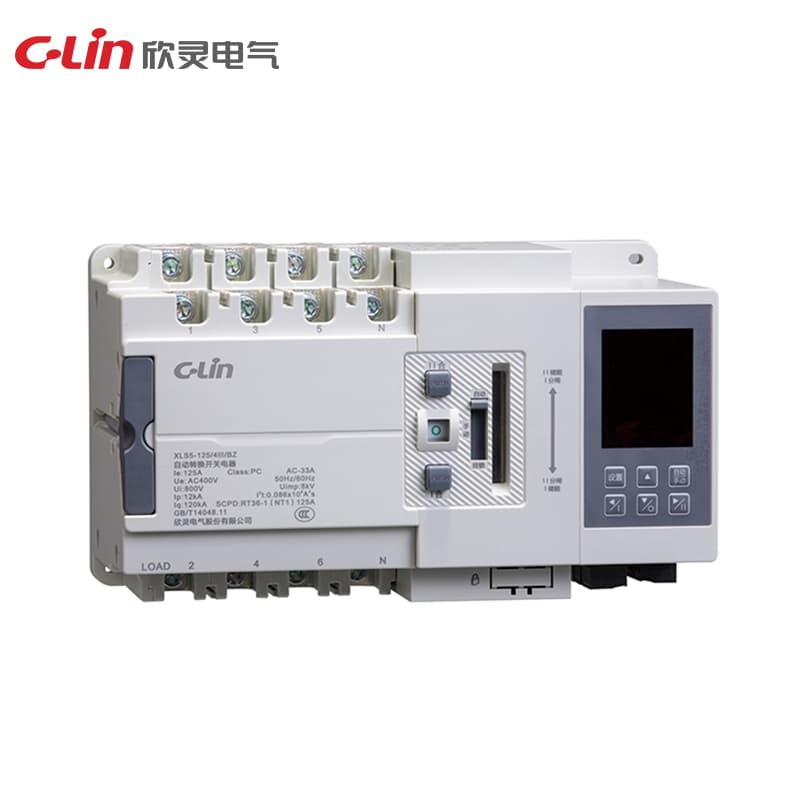

Bộ chuyển nguồn tự động kép XLDS5 Series
Model Number: XLDS5
Quy cách model: XLDS5-125, XLDS5-250, XLDS5-400, XLDS5-630 Số cực: 2, 3, 4; 3, 4 Dòng làm việc định mức: 16, 20, 25, 32, 40, 63, 80, 100, 125; 125, 160, 200, 225, 250; 315, 350, 400; 500, 630 Hạng sử dụng: AC-33A, AC-33iA Điện áp làm việc định mức: 2P: AC220/230V, 3P/4P: AC400V/415V Điện áp cách điện định mức: 800V Tần số làm việc định mức: 50/60Hz Điện áp chịu xung định mức: 8kV Dòng ngắn mạch giới hạn định mức: 12kV Nguồn cấp điều khiển định mức: AC230V Thời gian chuyển đổi tiếp điểm: ≤ 50ms Số lượ
Yêu cầu báo giáThông số kỹ thuật
| Số cực | 2P, 3P, 4P |
| Hạng sử dụng | AG-33A, AC-33iA, AG-33B |
| Model và quy cách | XLDS5-125 |
| Tần số làm việc định mức Hz | 50/60Hz |
| Dòng làm việc định mức Ie(A) | 16, 20, 25, 32, 40, 63, 80, 100, 125 |
| Điện áp làm việc định mức Ue(V) | AC400V/415V |
| Điện áp cách điện định mức Ui(V) | 800 |
| Nguồn cấp điều khiển định mức Us(V) | AC230V |
| Số chu kỳ thao tác (tổng) | 16000 |
| Kích thước(mm) dài×rộng×cao | 238X140X115 |
| Thời gian thao tác chuyển nguồn tối thiểu (mS) | ≤ 70 |
| Số chu kỳ thao tác (đóng điện) | 6000 |
| Số chu kỳ thao tác (cắt điện) | 10000 |
| Số vị trí làm việc của tiếp điểm | II hoặc III |
| Điện áp chịu xung định mức Uimp(kW) | 8 |
| Dòng ngắn mạch giới hạn định mức Iq(kA) (cầu chì) | 120 |
