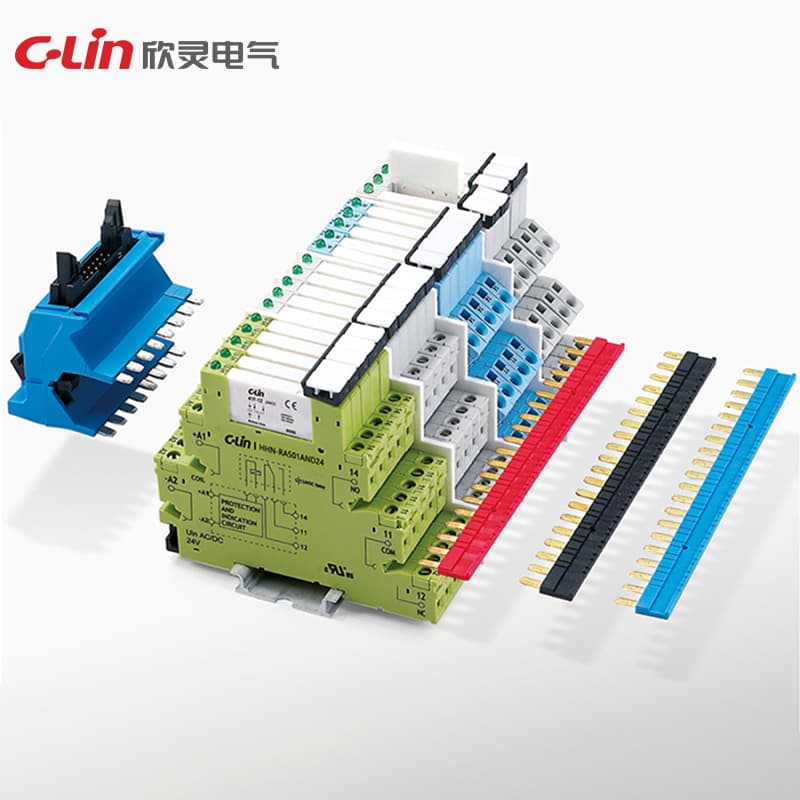

Mô-đun rơ-le tín hiệu dòng HHN-RA
Model Number: HHN-RA5
Điện trở tiếp xúc: 100mΩ hoặc nhỏ hơn Thời gian tác động (tính kịp thời): 10ms hoặc nhỏ hơn (khoảng 3ms) Thời gian reset (tính kịp thời): 15ms hoặc nhỏ hơn (khoảng 4ms) Điện trở cách điện: 100mΩ hoặc lớn hơn (megohmmeter DC500V) Độ bền va đập: 1000m/s2 Sai tác động do va đập: 100m/s2 Tuổi thọ cơ khí: 50 triệu lần hoặc hơn (tần suất đóng cắt 18000 lần/giờ) Tuổi thọ điện: 100,000 lần hoặc hơn (tải định mức, tần suất đóng cắt 1800 lần/giờ)
Yêu cầu báo giáThông số kỹ thuật
| Mẫu | HHN-RA4 |
| Va đập | Thời lượng 1000m/s² Sai tác động 100m/s² |
| Tiếp điểm | 1 CO |
| Mẫu rơ-le | 41F |
| Loại tiếp điểm | RA6: 1H; RA7: 1Z |
| Tải tối thiểu | 100mA / 12V |
| Thời gian nhả | <3.0ms |
| Dòng định mức | 6A/mạch |
| Điện áp định mức | 24VDC (với phạm vi biến thiên cho phép 80%~110% ) |
| Dòng xung | 15A / 2.5ms |
| Thời gian tác động | <6ms |
| Tuổi thọ điện | ≥ 100000 lần (tải định mức, tần suất đóng cắt 1800 lần/giờ) |
| Tuổi thọ cơ khí | ≥ 500000 lần (tần suất đóng cắt 18000 lần/giờ) |
| Điện áp nhả | ≤ 5% (môi trường nhiệt độ bình thường) |
| Điện áp làm việc | 0.8~1.25Un |
| Dòng đóng cắt | 6A 250V AC |
| Điện trở tiếp xúc | 100mΩ hoặc nhỏ hơn |
| Thời gian trễ/nhả | 7 / 15ms |
| Công suất đóng cắt | DC-1 30V: 180W; AC-1 230V: 1500VA; DC-15 230V: 300VA |
| Trở kháng cách điện | 1000mΩ(500VDC) |
| Điện trở cách điện | 100mΩ hoặc lớn hơn (megohmmeter DC500V) |
| Số kênh điều khiển | 4, 8, 12, 16 |
| Thời gian reset (hiệu lực) | 15ms hoặc nhỏ hơn (xấp xỉ 4ms) |
| Thời gian tác động (hiệu lực) | 10ms hoặc nhỏ hơn (xấp xỉ 3ms) |
| Yêu cầu cực tính khi đấu dây | Không yêu cầu cực tính |
| Công suất tiêu thụ khi vận hành một mạch đơn | Xấp xỉ 216mW |
