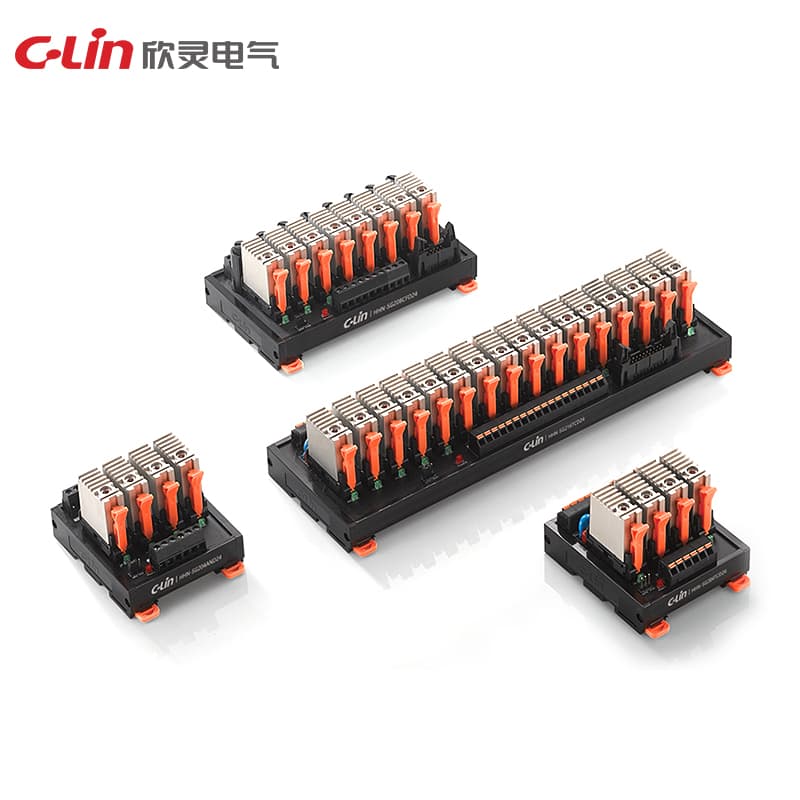

Mô-đun rơ-le bán dẫn dòng HHN-SG Series
Model Number: HHN-SG2
Model sản phẩm: HHN-SG101□□D24/DA; HHN-SG101□□D24 Thời gian tác động: chu kỳ 1/2 của nguồn tải + 1ms hoặc ít hơn; 1ms hoặc ít hơn Thời gian nhả: chu kỳ 1/2 của nguồn tải + 1ms hoặc ít hơn; 1ms hoặc ít hơn Điện trở cách điện: 100MΩ hoặc hơn (megohmmeter 500V) Điện áp điều khiển: 3-32VDC Dòng điều khiển: 5-20mA Điện áp tải: 24-240VAC 24-440VAC 5-60VDC Dòng tải: 1A 2A Sụt áp khi ON: DC≤1.2V AC≤1.6V Dòng rò khi OFF: DC≤5mA AC≤10mA Điện áp chịu đựng cách điện: ≥1500VAC Điện áp chịu đựng cách ly: AC2500
Yêu cầu báo giáThông số kỹ thuật
| Model | HHN-SG2 |
| Thời gian nhả | chu kỳ 1/2 của nguồn tải+1ms hoặc ít hơn |
| Kiểu đấu dây | Đầu nối kiểu châu Âu, đầu nối cắm trực tiếp dạng lá lò xo, đầu nối MIL |
| Dòng tải | 1A, 2A |
| Điện áp tải | 24-240VAC 24-440VAC 5-60VDC |
| Điện áp đỉnh | 900V 400V |
| Dòng xung | ≤ 10ms cho 60A, ≤ 10ms cho 30A |
| Thời gian tác động | chu kỳ 1/2 của nguồn tải+1ms hoặc ít hơn |
| Dòng điều khiển | 5-20mA |
| Điện áp điều khiển | 3-32VDC |
| Cực tính đấu dây | Không yêu cầu cực tính (tương thích kép NPN/PNP) |
| Độ bền điện môi | ≥ 1500VAC |
| Điện trở cách điện | 100MΩ hoặc cao hơn (megohmmeter 500V) |
| Sụt áp khi ON | DC ≤ 1.2V AC ≤ 1.6V |
| Dòng làm việc định mức | 5-25mA |
| Điện áp làm việc định mức | 3-32VDC |
| Dòng rò khi OFF | DC ≤ 5mA AC ≤ 10mA |
| Số kênh điều khiển | 2, 4, 8, 10, 12, 16, 32 |
| Điện áp chịu đựng cách ly | AC2500V 50/60Hz 1 min |
