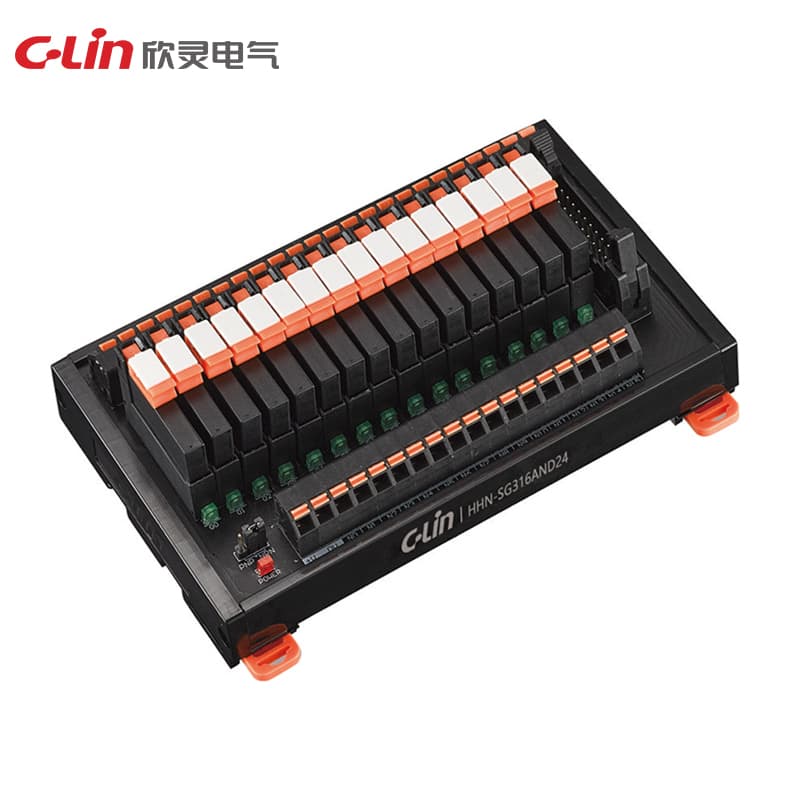

Mô-đun rơ-le bán dẫn dòng HHN-SG
Model Number: HHN-SG3
Mẫu sản phẩm: HHN-SG101□□D24/DA; HHN-SG101□□D24 Thời gian tác động: 1/2 chu kỳ của nguồn tải + 1ms hoặc ít hơn; 1ms hoặc ít hơn Thời gian reset: 1/2 chu kỳ của nguồn tải + 1ms hoặc ít hơn; 1ms hoặc ít hơn Điện trở cách điện: 100MΩ hoặc hơn (500V megohmmeter) Điện áp điều khiển: 3-32VDC Dòng điều khiển: 5-20mA Điện áp tải: 24-240VAC 24-440VAC 5-60VDC Dòng tải: 1A 2A Sụt áp trạng thái ON: DC≤1.2V AC≤1.6V Dòng rò trạng thái OFF: DC≤5mA AC≤10mA Điện áp chịu đựng điện môi: ≥1500VAC Điện áp chịu cách ly: AC2500
Yêu cầu báo giáThông số kỹ thuật
| Model | HHN-SG3 |
| Reset time | 1/2 chu kỳ của nguồn tải+1ms hoặc ít hơn |
| Wiring type | Đầu nối kiểu Châu Âu, đầu nối cắm trực tiếp kiểu lá lò xo, đầu nối MIL |
| Load current | 1A, 2A |
| Load voltage | 24-240VAC 24-440VAC 5-60VDC |
| Peak voltage | 900V 400V |
| Surge current | ≤ 10ms cho 60A, ≤ 10ms cho 30A |
| Operation time | 1/2 chu kỳ của nguồn tải+1ms hoặc ít hơn |
| Control current | 5-20mA |
| Control voltage | 3-32VDC |
| Wiring polarity | Không yêu cầu cực tính (tương thích hai cực NPN/PNP) |
| Dielectric strength | ≥ 1500VAC |
| Insulation resistance | 100MΩ hoặc cao hơn (500V megohmmeter) |
| On-state voltage drop | DC ≤ 1.2V AC ≤ 1.6V |
| Rated operating current | 5-25mA |
| Rated operating voltage | 3-32VDC |
| Off-state leakage current | DC ≤ 5mA AC ≤ 10mA |
| Number of control channels | 2, 4, 8, 10, 12, 16, 32 |
| Isolation withstand voltage | AC2500V 50/60Hz 1 min |
