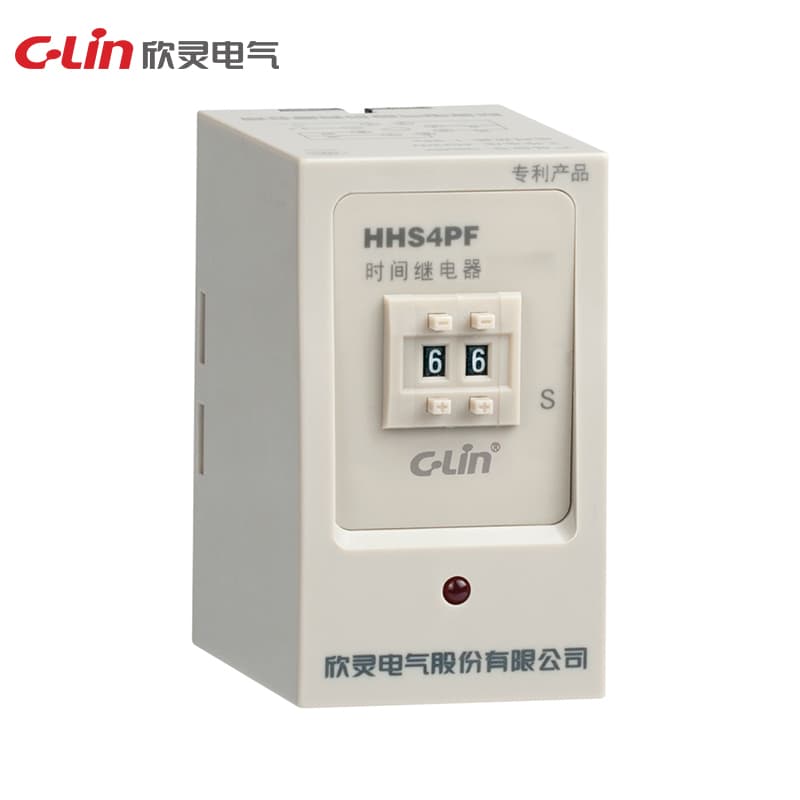

Rơle thời gian dòng HHS4
Model Number: HHS4PF
Nguồn làm việc: DC24V; AC24V, AC220V, AC380V Dải trễ: 0.5s~3600s Sai số lặp: ≤1% Chế độ làm việc: HHS4 (JS14A, JS20): trễ khi đóng nguồn HHS4C (JS20/03): trễ khi đóng nguồn kèm tác động tức thời HHS4G: trễ khi nhả Dạng tiếp điểm: HHS4, HHS4G: hai nhóm trễ HHS4C: một nhóm trễ và một nhóm tác động tức thời Khả năng tiếp điểm: 3A AC250V (tải thuần trở) Kích thước: 45×82×83mm Kích thước lỗ mở: 56-2×Φ4.5mm Phương pháp lắp đặt: kiểu thiết bị hoặc kiểu ray dẫn hướng 35mm
Yêu cầu báo giáThông số kỹ thuật
| Ue/Ie | Điện áp làm việc định mức Ue/Dòng làm việc định mức Ie:AC-15 Ue:AC250V,Ie:3A ở mỗi loại sử dụng. |
| Độ cao | ≤2000m |
| Độ ẩm | Độ ẩm tương đối của không khí ≤50% ở nhiệt độ tối đa 40°C tại nơi lắp đặt, độ ẩm tương đối cao hơn có thể được phép ở nhiệt độ thấp hơn, ví dụ đến 90% ở 20°C. Cần có biện pháp đặc biệt cho hiện tượng ngưng tụ do thay đổi nhiệt độ thỉnh thoảng. |
| Dải trễ | 0.1s~1s、0.5s~5s、1s~10s、3s~30s、6s~60s、12s~120s、18s-180s、30s-300s、60s~600s、90s~900s、120s~1200s、180s~1800s、360s~3600s |
| Lắp đặt | Kiểu thiết bị, kiểu ray |
| Quy cách | HHS4 |
| Dạng tác động | Trễ khi đóng nguồn |
| Nguồn làm việc | AC380V,AC220V,AC127V,AC110V,AC36V,AC24V, 50Hz;DC24V |
| Khả năng tiếp điểm | 3A AC250V (tải thuần trở) |
| Sai số lặp | Er<1% khi dải trễ lớn hơn 1s; Dr<50ms khi dải trễ nhỏ hơn 1s. |
| Dải nhiệt độ | -5°-40°C |
| Số lượng tiếp điểm | Trễ 2 chuyển đổi |
| Điện áp cách điện định mức Ui | 400V |
| Dòng nhiệt quy ước Ith | 5A |
| Điện áp chịu xung định mức Uimp | 2.5KV |
